一项目概况项目名称：合肥高新区TG5-2地块保障性租赁住宅项目项目信息：本项目建设地点位于合肥市高新区候店路与云飞路交口西北侧，土地性质为居住用地项目占地面积20046.17㎡（约 30.07亩）南北长约218米，东西长约92米。
项目总建筑面积61433.06㎡，其中地上建筑面积45513.06㎡，地下建筑面积15920㎡主要由3栋高层住宅、地下车库、配套商业楼等组成，其中高层住宅采用装配式建筑，J1#、J2#总建筑面积为27755.06㎡，结构体系为装配整体式剪力墙结构。
设计单位：深圳市建筑设计研究总院有限公司合肥分院装配设计软件：基于国产BIMBase平台装配式设计PKPM-PC 2023软件评价标准：《装配式建筑评价标准》《安徽省装配式建筑评价技术规范》预制构件：预制承重墙、叠合板、预制楼梯、ALC预制隔墙。
装配率：52%核心：建筑、装配式专项均采用国产BIMBase平台软件PKPM-BIM、PKPM-PC进行正向设计；二软件项目应用创新点本项目采用装配整体式剪力墙结构，通过运用PKPM-PC软件，快速完成三维模型创建、方案设计、深化设计、基于模型正向出图等工作，与传统模式相比，效率提升度为80%；通过运用PKPM-BIM软件，对建筑专业进行建筑模型快速建模、三维模型审查、基于模型出建筑平立剖图、自动生成门窗表、上传到图模大师进行轻量化查看等，相比于传统方式，使用BIMBase平台软件PKPM-BIM、PKPM-PC的效率提升度为30%。

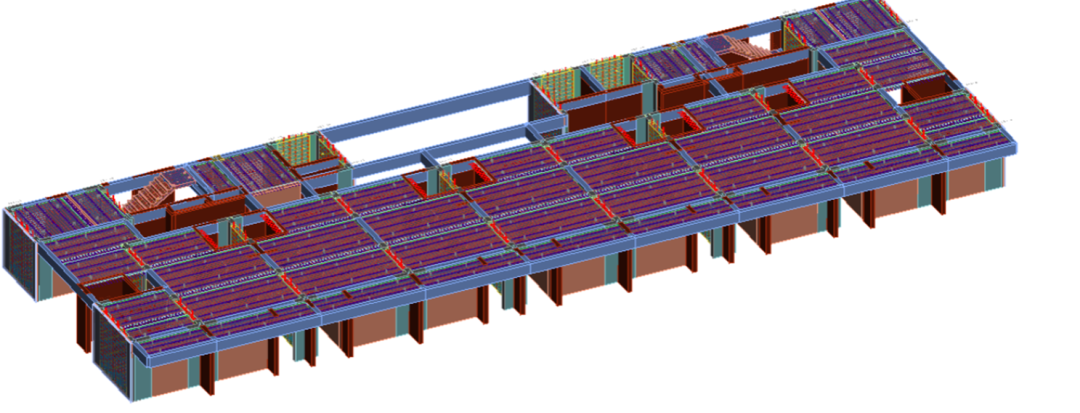

PKPM-PC 模型
PKPM-BIM 建筑模型2.1 装配式预制构件落地应用落地应用点 1 ：叠合板本项目采用双向叠合板拆分，基于PKPM-PC内置的拆分原则进行模数化拆分，控制楼板跨度不超过3000mm，同一跨度的板采用同样尺寸，后浇带宽度控制在300mm，由于结构是对称的，对称部位楼板拆分原则也保持了对称。
满足少规格，多组合的原则，且控制接缝段不在板段最大弯矩处，避开卫生间、入户等存在结构降板和管线较多的位置
叠合板结构布置图落地应用点2：预制剪力墙本项目为装配整体式剪力墙项目，预制竖向构件主要为剪力墙，在选择预制墙体范围时时避开楼梯间、电梯间的墙体，运用PKPM-PC内置的拆分工具，快速设置好墙板下部接缝和上部接缝的距离，在有平面外搭梁的情况时将该部位设置为预制暗柱或者现浇暗柱，拆分原则完全符合国标图集规定，预制墙体拆分尺寸控制在5000mm以内，从而控制预制内墙重量，大大减轻了设计师设计预制剪力墙的难度和现场吊装难度。
预制内墙平面布置图
项目预制方案爆炸图2.2 高效率深化设计本项目的预制构件相比于框架项目来说增加了预制剪力墙，对设计人员的深化设计能力提出了较高要求，传统的设计过程是先布置现浇节点，然后拆分，在深化时候需要考虑暗柱和连梁，PKPM-PC内置的剪力墙深化工具完美的契合了这个流程，本项目采用国标三明治剪力墙，纵筋排布方式为梅花形排布，上下层连接方式为半灌浆套筒连接，该连接方式相比全灌浆套筒可以在一定程度上加快施工进度，减少材料成本，墙体吊装埋件选择的是圆头吊钉，支撑埋件选择的是预埋锚栓，吊装脱模等施工阶段验算采用的是PKPM-PC内置的计算工具，计算书中包含每个计算公式的规范来源和详细计算公式，经过验算均满足规范要求，给设计师的工作提供了极大便利。
在操作过程中既提高了三维想象能力又降低了设计难度，深化设计出的图纸深度、准确度均达到工厂生产的要求

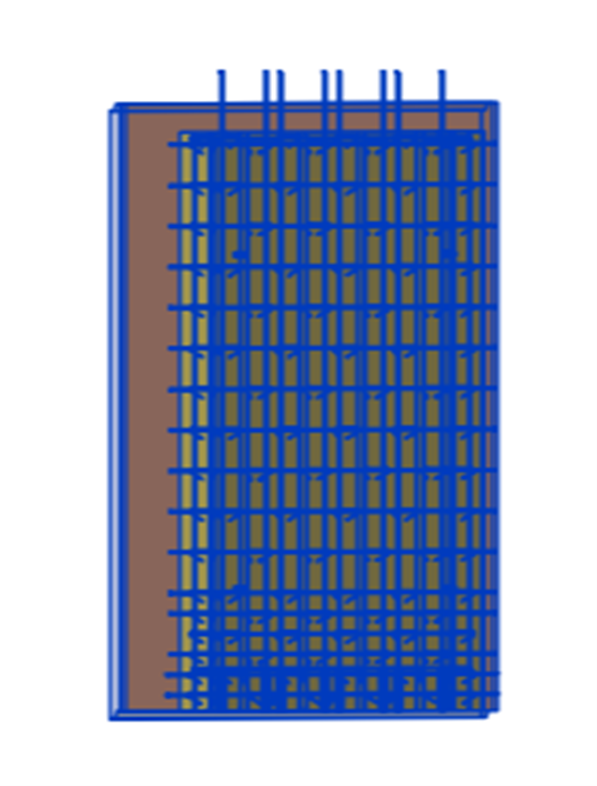

PKPM-PC 模型
预制剪力墙墙深化详图2.3 预制构件清单本项目基于装配式BIM模型，采用PKPM-PC一键输出所需构件清单，清单包含构件编号、构件尺寸、预制体积、构件重量还可以出自定义清单，支持自由组合工厂加工下料所需的钢筋规格、桁架规格、钢筋长度、钢筋重量等详细清单数据。
预制构件清单汇总表

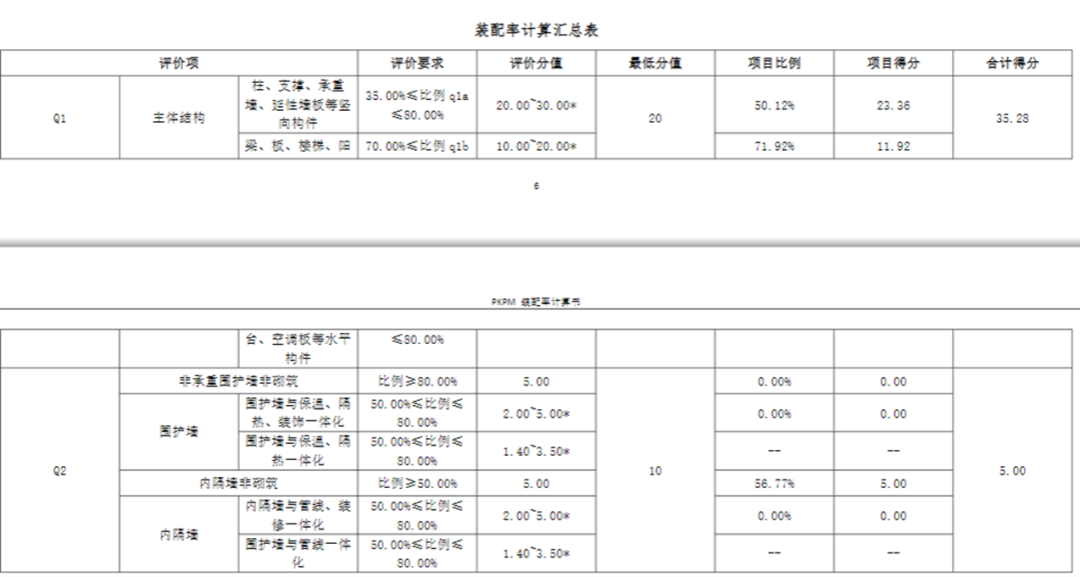

装配率计算得分表（部分）2.4 建筑BIM模型审查本项目在建模过程中，利用PKPM-BIM软件内置的模型审查功能，选择合适的规范条文，边设计边自审，及时发现设计问题并定位修改。

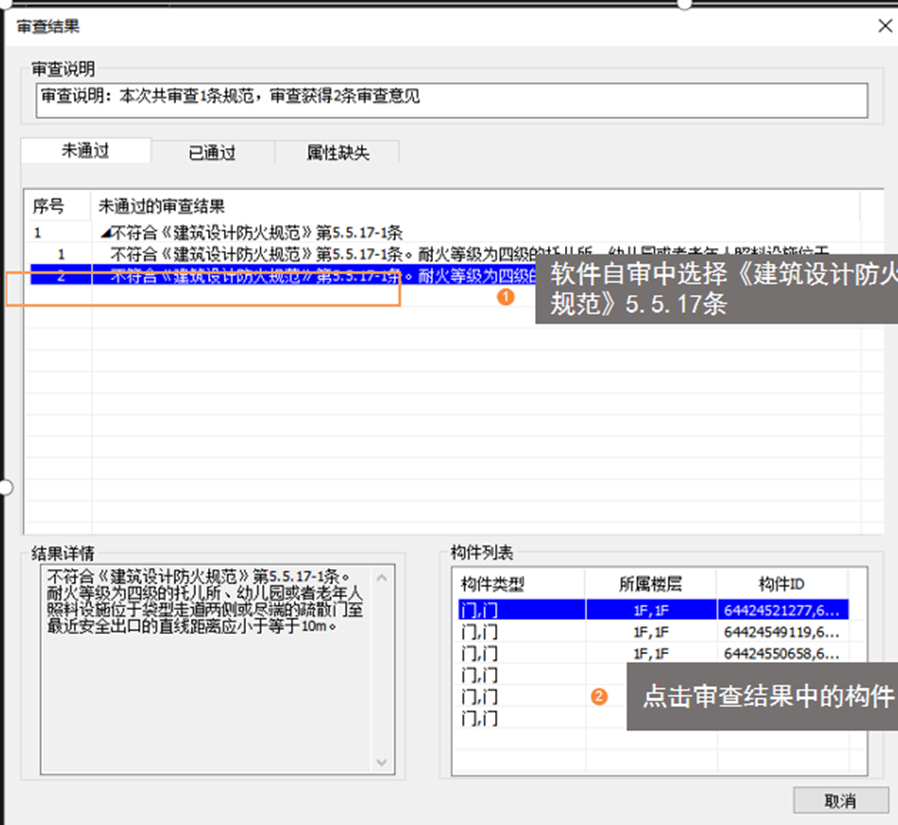

模型自审结果查看项目设计师评价：本项目应用PKPM-BIM建筑专业软件很好的适配了国内建筑行业信息化建筑的阶段需求BIM 技术作为引导我国建筑业信息化改革的重要手段，应用BIMBase平台软件PKPM-BIM。
建筑专业进行建筑正向设计，实现正向设计流程的贯通与突破通过本示范工程的应用，实现应用BIM技术引领建筑设计，实现建筑、结构、机电全专业设计节省设计成本与费用、堆进项目实施进度，大大提高设计效率本项目应用PKPM-PC深化构件设计参数更为细致、详细，深化构件尺寸编辑更加方便、快捷、装配率计算书更加详细和准确:、构件钢筋精细显示更为直观，钢筋碰撞检查更加准确、高效。
三小结建筑设计三维化、设计软件国产化是目前迫在眉睫的事情，本项目为政府投资类项目，在建筑专业出图和装配式出图两方面运用PKPM的BIMBase平台软达到了国产软件参与率100%，且通过实际项目应用，证明国产软件相对于外国软件来说十分契合中国设计师的操作习惯，希望
PKPM再接再厉，继续做好国产软件的守门员，通过大量实际项目的应用促进建筑技术的革新，从根本上降低传统二维设计带来的施工难、效率低的影响同时以智能建造为导向，依托BIM技术提升中国企业核心竞争力，全面提升企业信息化水平。
