3dmax中的桥接功能是一项十分实用的建模工具，能够快速实现两个多边形之间的连接。那么这个功能究竟该如何操作呢？下面带来一份详细的操作指南，一起来学习一下吧！
3dmax桥接功能使用教程
1、启动3dmax软件，如图所示场景中包含一个具有两个开放边缘的对象。
2、启用石墨建模工具栏，切换至“边界”层级模式，按住Shift键同时选中两个需要连接的边界，在右侧的子工具面板中找到“桥”命令，点击下拉箭头并选择“桥设置”。
3、此时模型会自动生成桥接结构。但由于系统无法自动判断两边边界点的对应关系，可能会出现如图中的“错位连接”现象，也就是所谓的扭曲效果。
4、为解决错位问题，可调整“扭曲1”或“扭曲2”的数值，这两个参数分别控制两侧边界的顶点偏移量，通过微调使其对齐到理想位置。
5、通过调节“分段”数值，可以增加桥接区域沿路径方向的细分数量，使过渡更加平滑。
6、“锥化”参数用于控制桥接部分的粗细变化，设置为负值时向内收缩，正值则向外膨胀，从而实现不同造型效果。

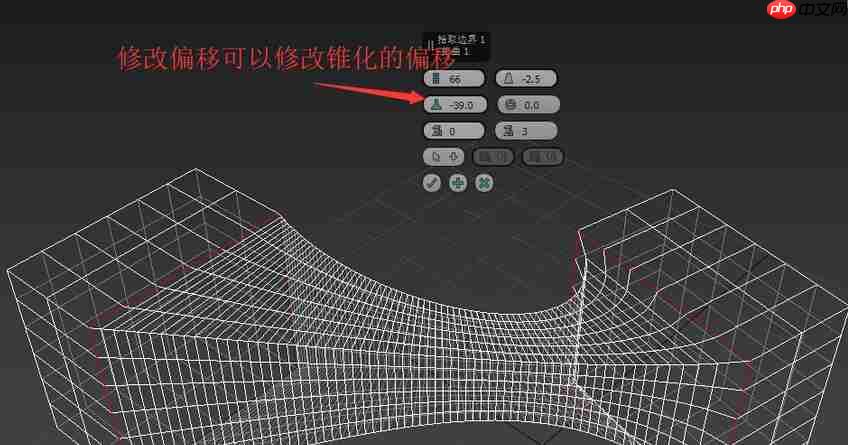

7、当使用锥化时，配合“偏移”参数可调整锥化的中心点位置，灵活控制形变的起始与分布区域。
以上就是3dmax桥命令如何使用的详细内容，更多请关注资源网其它相关文章！
