如何在Solidworks中切除圆柱体中间部分？详细教程来了！
还在为不知道如何在Solidworks中去除圆柱中间一段而烦恼吗？别担心，本文将手把手教你完成这一操作，简单易懂，快来一起学习吧！

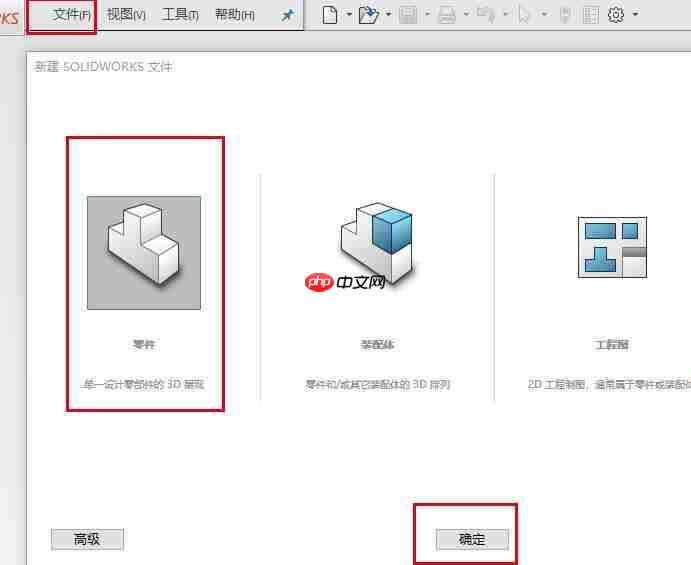

1、启动SolidWorks软件，点击左上角“文件”菜单，选择“新建”。在弹出的界面中点击“零件”模板，然后点击“确定”进入建模环境。
2、在特征树中选择“前视基准面”作为草图绘制平面，进入草图模式后，使用“圆”工具绘制一个直径为100（即半径50）的圆形轮廓，完成后退出草图。
3、切换到顶部菜单的“特征”选项卡，找到工具栏中的“拉伸凸台/基体”命令，点击它开始创建三维实体。
4、在弹出的参数设置面板中，设置“深度”为100mm，确认方向无误后，点击“确定”，即可生成一个完整的圆柱体。
5、接下来选择“上视基准面”作为新的草图平面，进入草图绘制界面，在圆柱中心位置绘制一个矩形或其他所需形状，用于定义要切除的部分区域，完成后退出草图。
6、再次进入“特征”工具栏，找到“拉伸切除”功能。点击后，在弹出的设置窗口中将切除方向设为“两侧对称”，并将终止条件设置为“完全贯穿”。
7、最后点击“确定”，系统将根据草图轮廓从圆柱中间切除相应部分，最终效果如下图所示，成功实现中间开槽或去料操作。
以上就是Solidworks切除圆柱中间一部分的操作步骤的详细内容，更多请关注资源网其它相关文章！
